Los diagramas de flujo pueden ayudarlo a representar visualmente cualquier proceso. Esto puede ayudar a desglosar grandes cantidades de datos en procesos fáciles de seguir. Del mismo modo, los diagramas pueden ayudar a comprender la información mediante la representación visual. Entonces, si desea simplificar sus documentos, aquí le mostramos cómo crear diagramas de flujo y diagramas en Google Docs.
Cuanta más gente lo está usando Documentos de Google sobre Microsoft Word y otros procesadores de texto, esto ha creado la necesidad de comprender mejor las funciones disponibles en Google Docs De acuerdo con esto, echemos un vistazo a cómo puede crear diagramas de flujo y diagramas para una mayor eficiencia. Saltemos directamente.
Nota: Asegúrate de haber iniciado sesión en tu cuenta de Google antes de continuar.
La herramienta de dibujo de Google Docs te permite dibujar diagramas de flujo y diagramas, tal como lo deseas. Puede experimentar con diferentes formas, estilos de flecha e incluso colores de fondo. Siga los pasos a continuación para hacer esto.
Paso 1: Vaya a Google Docs y abra el documento correspondiente.

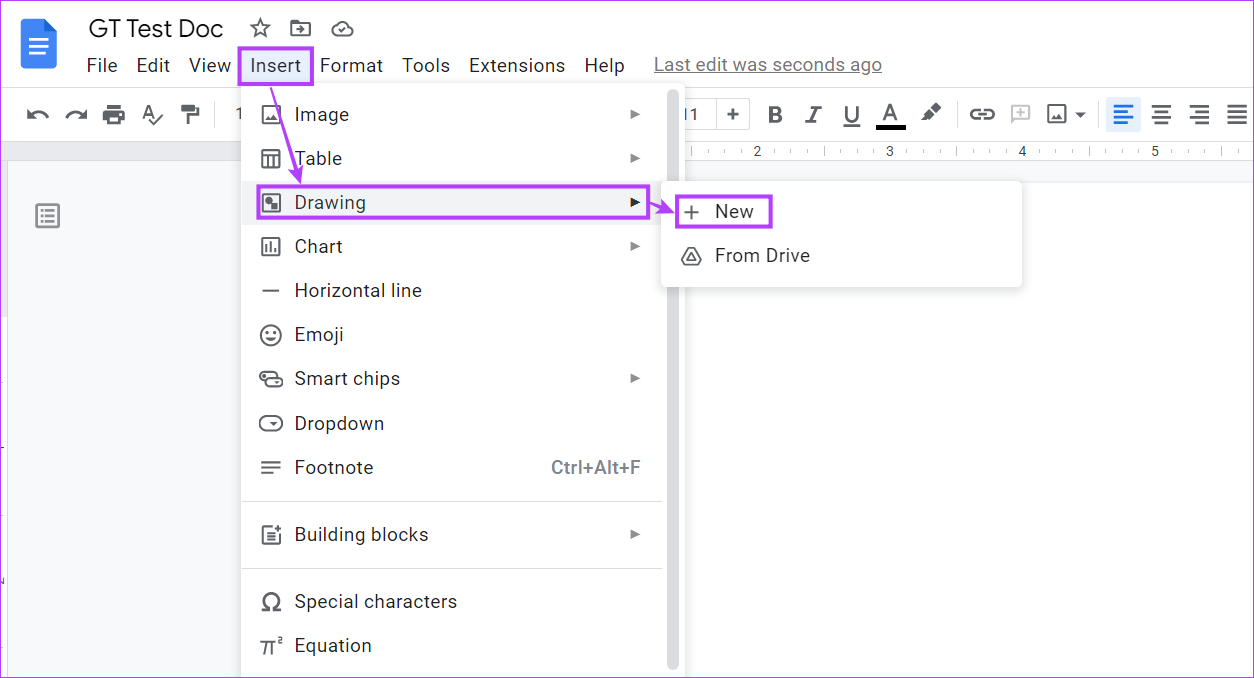

Paso 2: En la barra de menú, haga clic en Insertar.
Paso 3: Luego, vaya a Dibujo y haga clic en Nuevo.
Etapa 4: Aquí, haga clic en el icono de forma y seleccione la siguiente forma de su elección de las opciones.
Paso 5: Use el cursor del mouse para expandir, reducir y cambiar la posición de la forma en la ventana de dibujo.
Sugerencia: Puede copiar y pegar formas usando métodos abreviados de teclado. Presione Control + C (Windows) o Comando + C (macOS) para copiar la forma. Luego, use Control + V (Windows) o Comando + V (macOS) para pegar la forma.
Paso 6: Ahora, haga clic en las formas para comenzar a escribir. Puede cambiar el color del fondo y del borde usando las opciones del menú.
Paso 7: Luego, haga clic en el icono de cheurón junto a la herramienta Línea. De las opciones, haga clic en la opción de flecha de su elección. Usa el cursor para colocar la flecha.
Paso 8: Una vez hecho esto, haga clic en ‘Guardar y cerrar’.
Esto agregará los diagramas de flujo y los diagramas que creó a su documento. Si desea realizar algún cambio, haga clic en cualquiera de los elementos creados y después de que aparezcan las opciones, haga clic en Editar. Esto reabrirá la ventana de dibujo.
2. Inserte diagramas de flujo y diagramas en Google Docs usando Google Drawings
Como parte de la suite de edición de Google, Dibujos de Google lo ayuda a insertar formas y tablas, crear dibujos y más usando sus herramientas nativas. De esta manera, puede crear fácilmente diagramas de flujo y diagramas y agregarlos a sus Documentos de Google usando Google Drive. Aquí está cómo hacerlo.
Nota: Utilice la misma cuenta de Google para acceder a Documentos de Google y Dibujos de Google.
Paso 1: Abra Dibujos de Google utilizando el siguiente enlace.

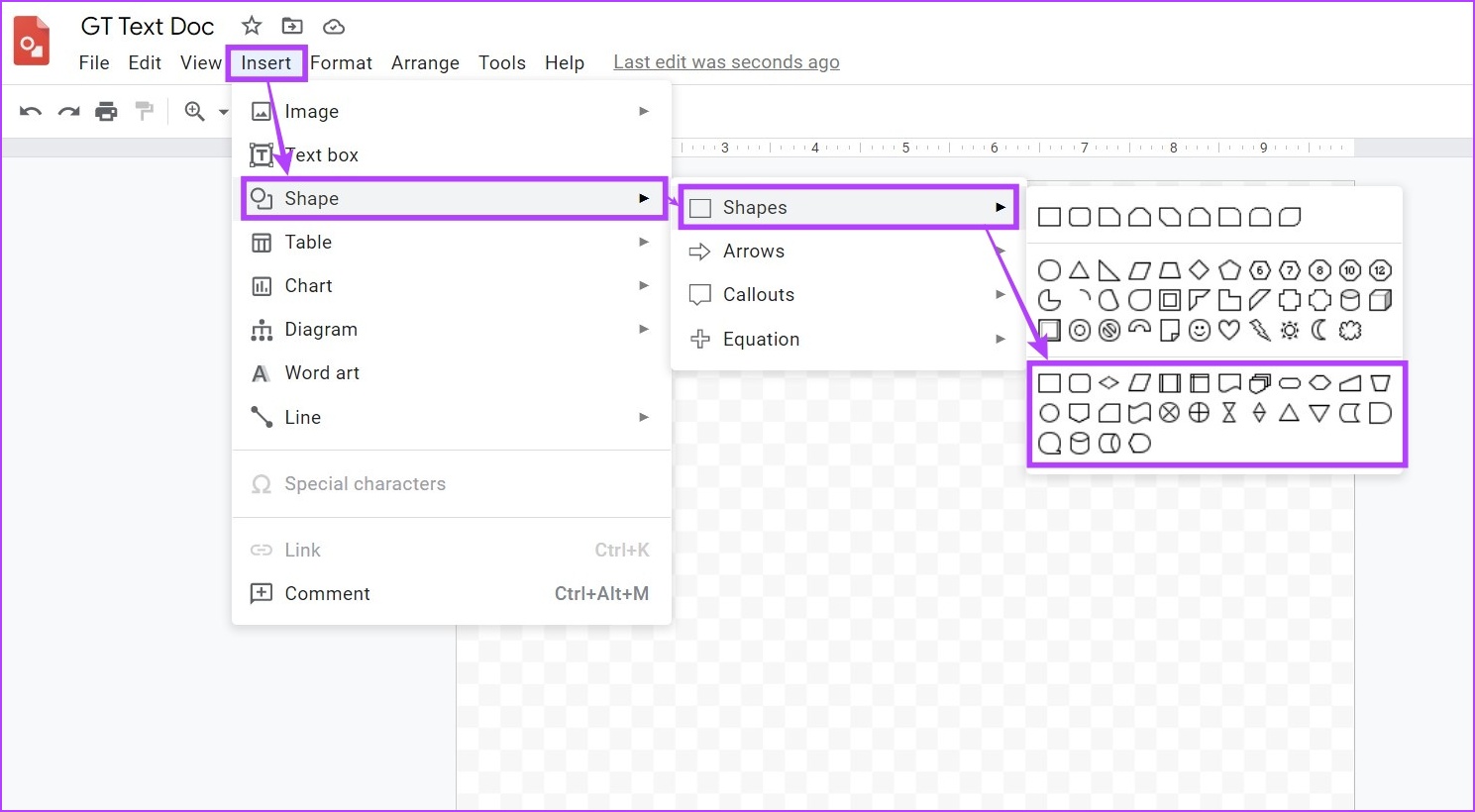

Paso 2: En la barra de menú, haga clic en Insertar > Forma > Formas. Esto mostrará todos los tamaños actualmente disponibles.
Paso 3: Utilizándolos, cree una estructura para sus diagramas de flujo y diagramas.
Etapa 4: Una vez que se agregan las formas, haga clic en la línea. Aquí, seleccione la opción relevante para conectar las formas.

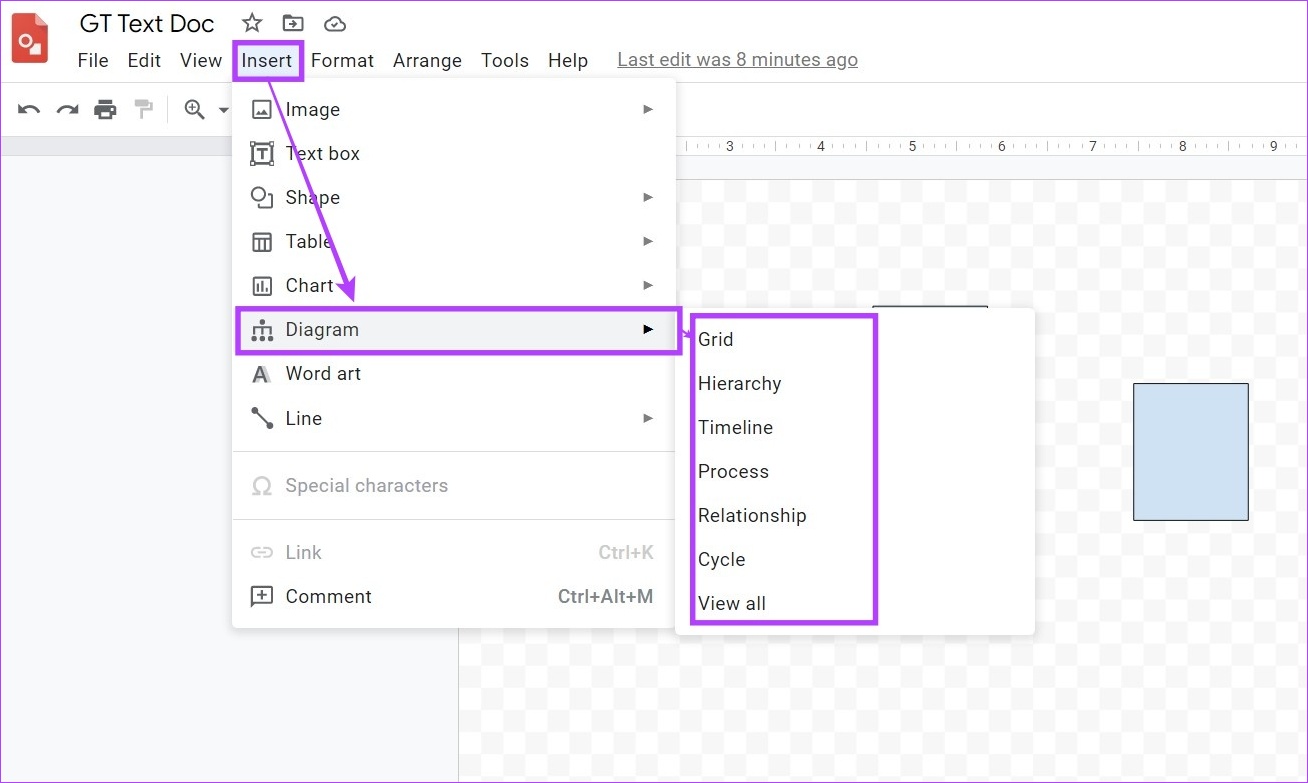

Paso 5: Google Drawings también tiene una cantidad limitada de plantillas de diagramas. Para acceder a ellos, haga clic en Insertar > Diagrama.
Paso 6: Aquí, seleccione el diagrama de su elección o haga clic en Ver todo para ver todas las plantillas.

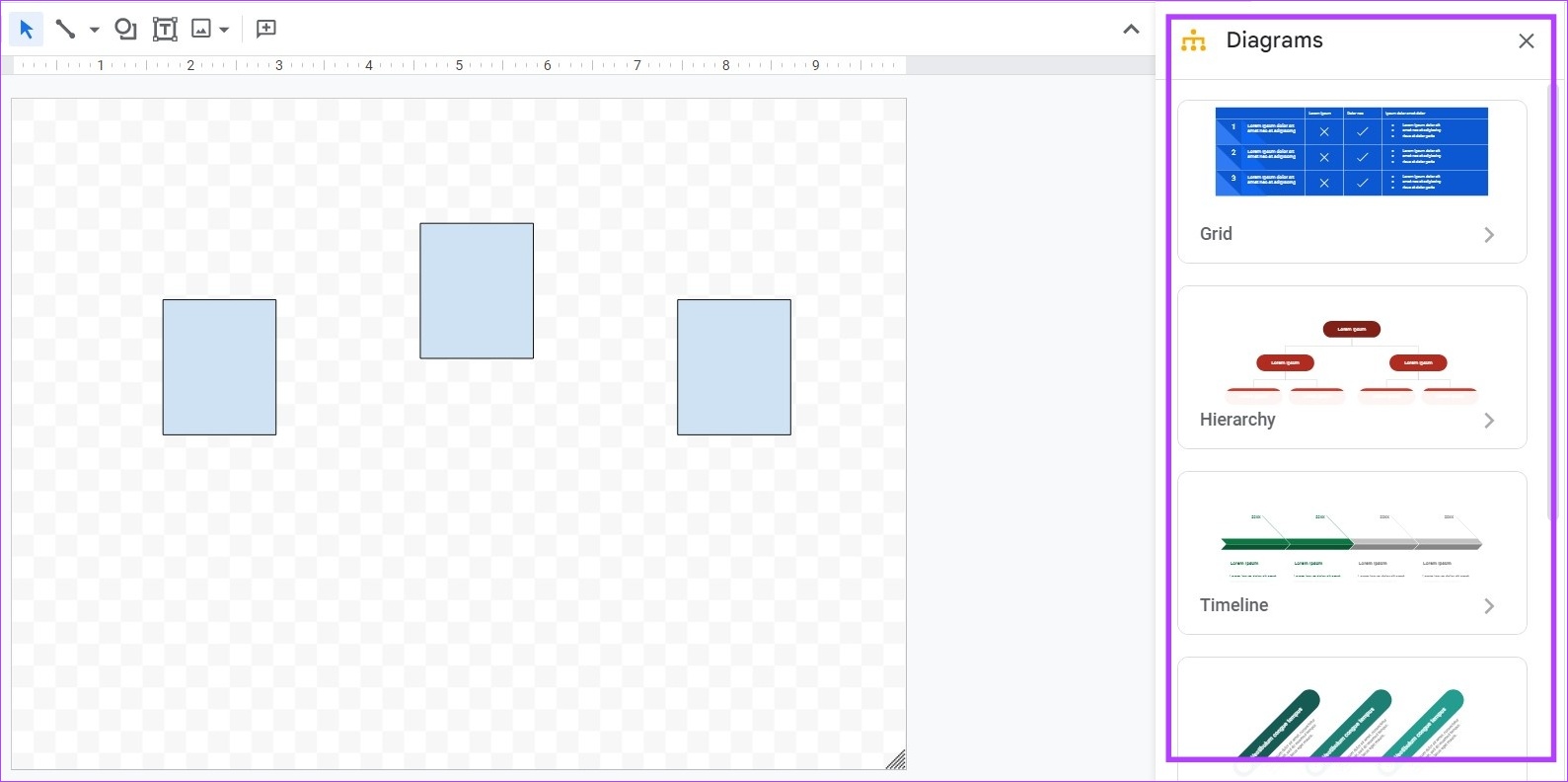

Paso 7: Esto abrirá el panel de diagrama. Utilizándolo, puede insertar plantillas en documentos.
Paso 8: Una vez hecho esto, abra el Documento de Google en el que desea insertar el diagrama de flujo y el diagrama.
Paso 9: Haga clic en Insertar. Ve a Dibujo y haz clic en ‘Desde Drive’.
Paso 10: Aquí, seleccione el archivo de dibujo de Google relevante y haga clic en Seleccionar.
Paso 11: Luego, haga clic en Insertar para agregar el archivo a su Documento de Google.
El diagrama de flujo y el diagrama ahora se agregan a su Google Doc.
3. Use complementos para crear un diagrama de flujo y un diagrama en Google Docs
Si bien no hay plantillas disponibles para crear un diagrama de flujo en Google Docs, siempre puede usar complementos para obtener plantillas de terceros. Puedes usar plantillas para crear una imagen en Google Docs Esto le ahorrará la molestia de crear y agregar manualmente diagramas de flujo y diagramas. Aquí está cómo hacerlo.
Nota: Antes de comenzar, asegúrese de haber iniciado sesión en su cuenta de Lucidchart.
Paso 1: En Google Docs, abra el documento requerido.

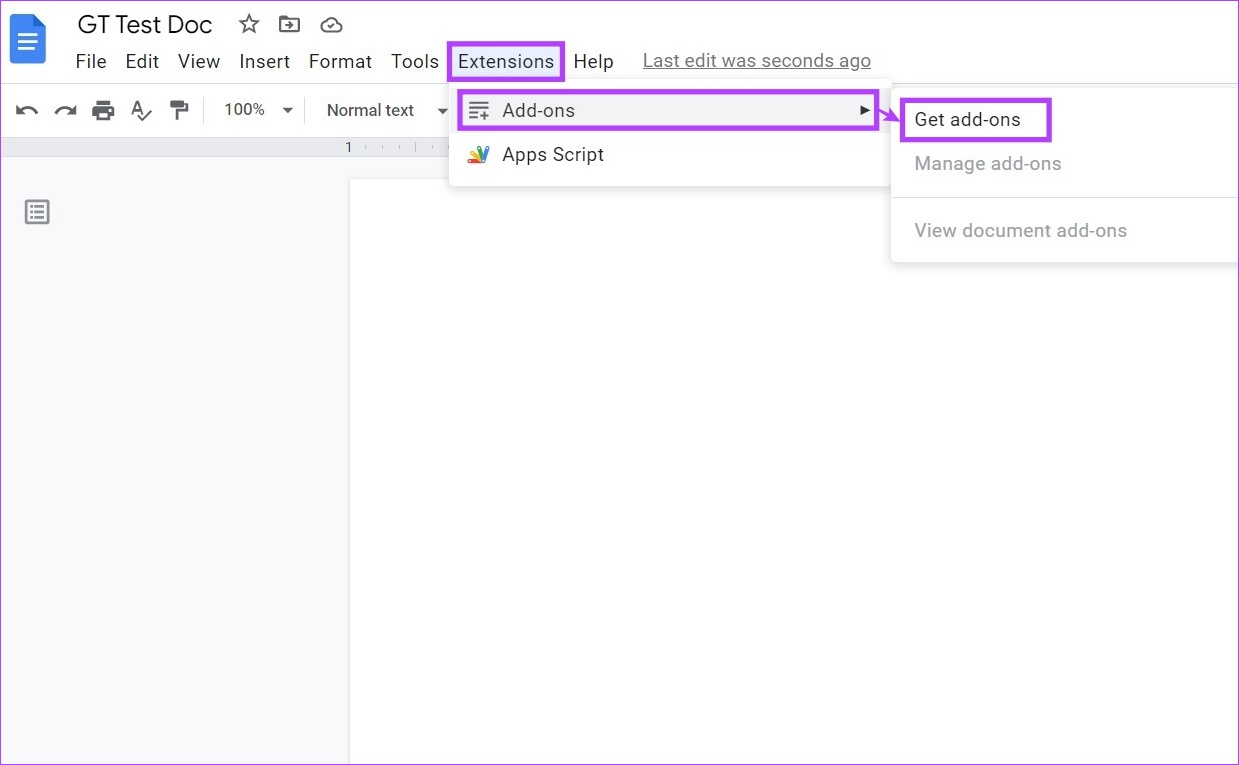

Paso 2: Haga clic en Extensiones.
Paso 3: Vaya a Complementos y haga clic en ‘Obtener complementos’.

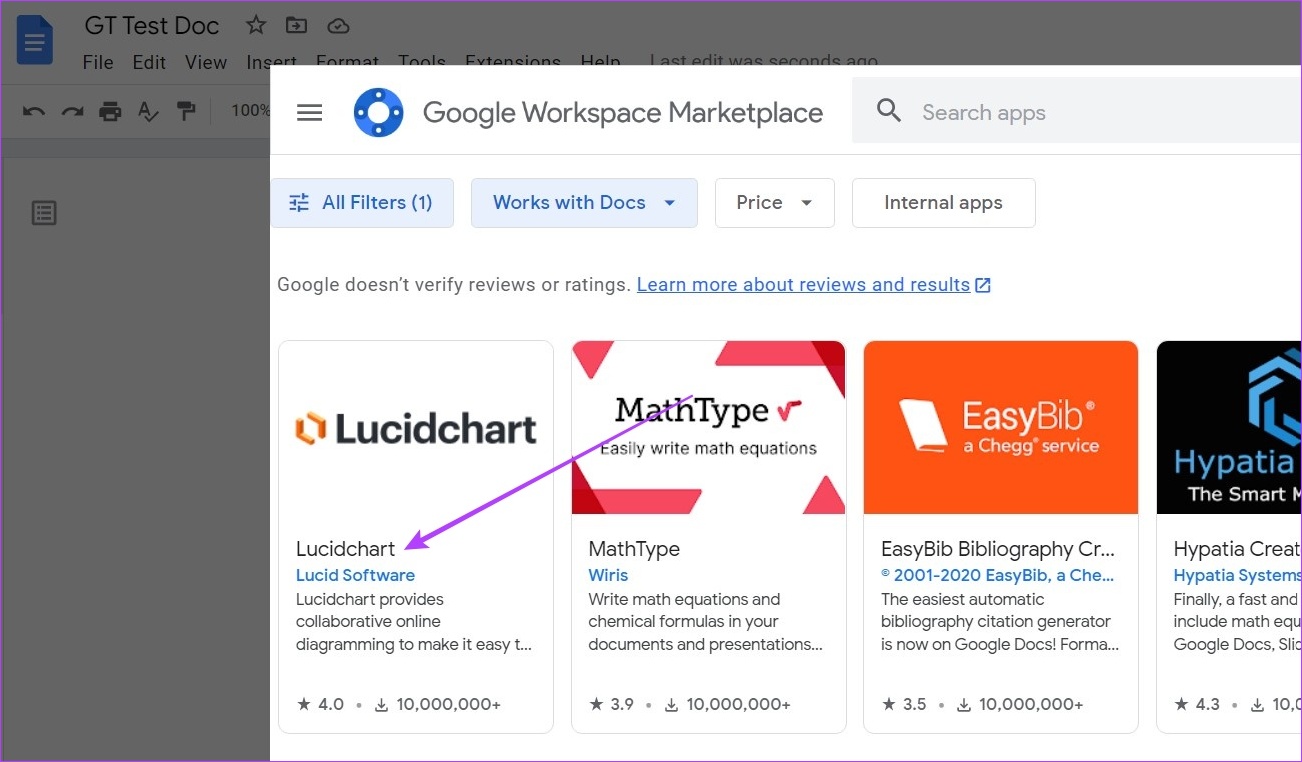

Etapa 4: Aquí, haz clic en Lucidchart. Puede usar la barra de búsqueda para encontrar el complemento si no puede encontrarlo.

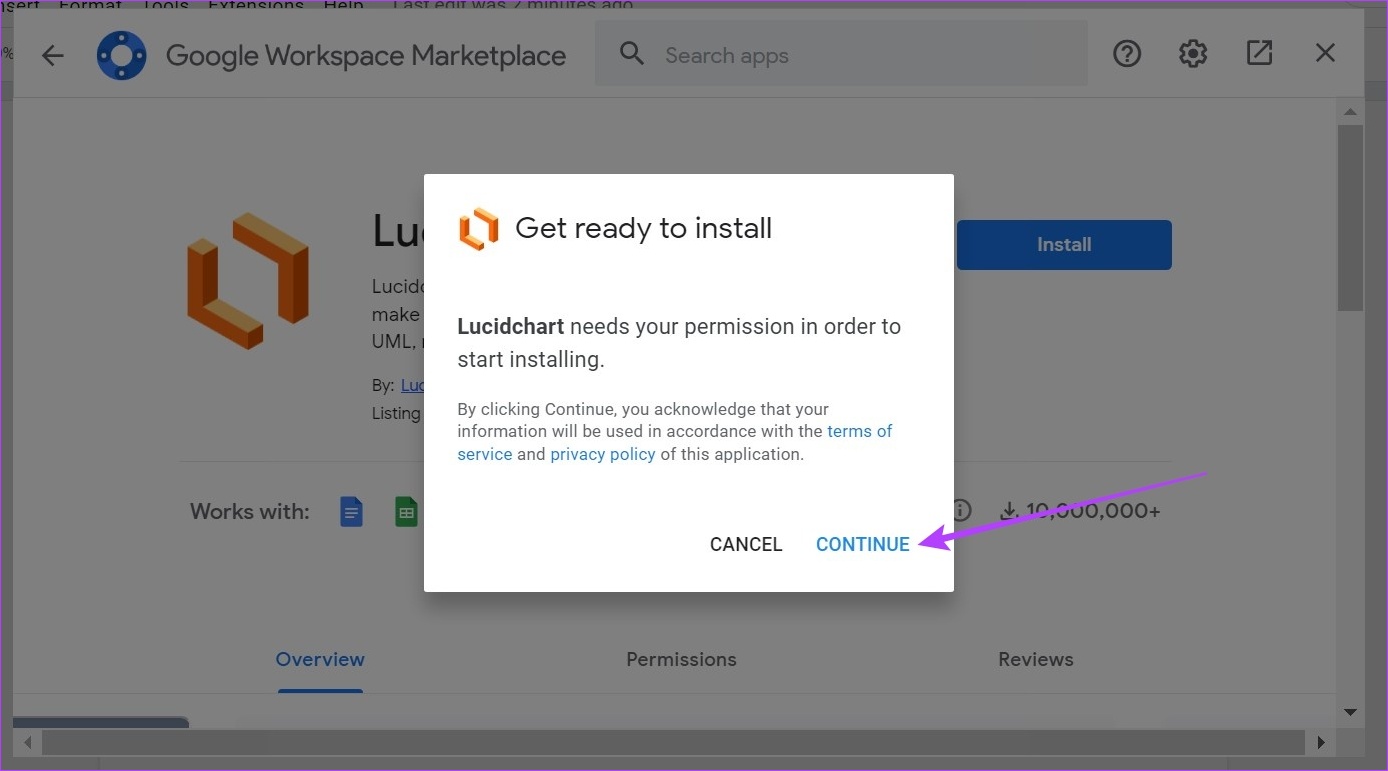

Paso 5: Haga clic en Continuar. Luego, siga las instrucciones en pantalla para terminar de instalar LucidChart en Google Docs.
Paso 6: Una vez que el complemento esté instalado, haga clic en el icono de Lucidchart.
Ahora, inserte diagramas de flujo y plantillas de diagramas en su Google Doc, usando el complemento Lucidchart en la barra lateral. Si usa una cuenta gratuita, tendrá acceso a más de 100 plantillas gratuitas.
Y aunque puede crear plantillas personalizadas, está limitado a unas 60 formas por documento. Si desea ir más allá de este límite, puede optar por el plan pago de Lucidchart.
Preguntas frecuentes para crear diagramas de flujo y diagramas en Google Docs
Dado que Google Docs normalmente no ofrece plantillas de diagramas de flujo, naturalmente no hay forma de guardar una. Sin embargo, siempre puede insertar su plantilla favorita usando el complemento o guardar su archivo de dibujo de Google por separado e importarlo si es necesario.
Para crear un diagrama UML en Google Docs, agregue Diagramas UML o cualquier otro complemento desde la pestaña Extensiones y luego agregue diagramas según sea necesario.
Una vez que haya creado su dibujo usando la ventana Dibujo, haga clic en Acciones > Descargas. Luego, descargue el diagrama como un archivo JPEG. Puede guardar este archivo en su sistema o en Google Drive y agregarlo a sus documentos si es necesario
sí tu puedes Insertar gráfico circular en Google Docs A través de Hojas de cálculo de Google y Dibujos de Google. Vaya a Insertar > Gráfico > Seleccionar circular para insertar un gráfico de Dibujos de Google, o seleccione Desde hoja para agregar uno existente de Hojas de cálculo de Google.
Crear diagramas de flujo y diagramas
Estas son todas las formas que puede usar para crear diagramas de flujo y diagramas en Google Docs Y si bien facilitan el intercambio de grandes cantidades de información, siempre es necesario volver a verificar que todos los pasos sean correctos y estén en orden. tu tambien puedes aprender Cómo editar y personalizar gráficos en Google Docs.
